CAD制图中，对于不同的尺寸的图形，要建立不同的标注样式，那么如何快速建立标注样式呢，现在介绍如下：

1.打开CAD——新建——公制dwg图形

2.LA（图层）——空格，新建标注层与图形层，并设置不同的颜色

3.在图形层画一个矩形

rec（矩形）——空格——鼠标指定角点——输入50，25

4.沿矩形中点画一条直线

L（直线）——空格——点矩形第一个中点，再点下一个中点——空格

5.将些矩形复制两个

CO（复制）——空格——点矩形的一个角点，点两次——空格

6.将一个矩形放大10倍，另一个矩形缩小10倍

SC（缩放）——空格——点直线中点——空格——10

SC（缩放）——空格——点直线中点——空格——0.1

7.标注中间的矩形

点标注图层——QDIM（快速标注）——空格——点矩形的长边——空格——拉开标注——空格——点矩形的短边——空格——拉开标注

8.新建标注

D（标注样式）——空格——打开标注样式管理器——新建——新样式名25-10——基础样式ISO-25——继续——调整：使用全局比例 10——将25-10置为当前

9.标注外面的大矩形

点标注图层——QDIM（快速标注）——空格——点矩形的长边——空格——拉开标注——空格——点矩形的短边——空格——拉开标注

10.新建标注

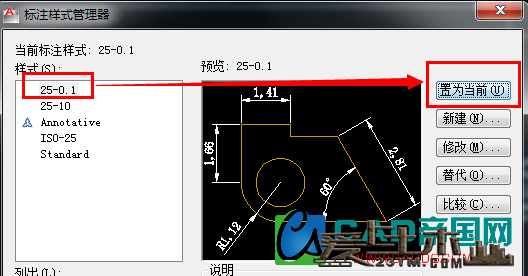

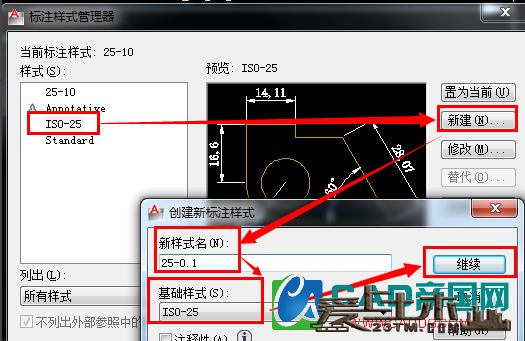

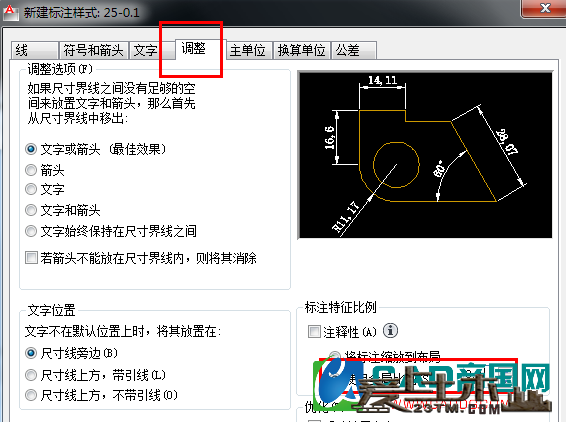

D（标注样式）——空格——打开标注样式管理器——新建——新样式名25-0.1——基础样式ISO-25——继续——调整：使用全局比例 0.1——将25-0.1置为当前

11.标注里面的小矩形，选将里面的直线删除

点标注图层——QDIM（快速标注）——空格——点矩形的长边——空格——拉开标注——空格——点矩形的短边——空格——拉开标注

12.从这三个矩形的标注总结

以ISO-25为基础，新建标注只需调整全局比例即可

25的标注字为2.5mm高。

————————————————————————————————————————————————————————————————————————————————————————————
