实木鞋架的画法，详情如下

1.打开CAD，转左视图

2.画长300，高600的矩形

3.将矩形向内偏移40

4.沿大矩形的左下角画边长80的正方形，再沿正方形的右上角画向下边中点画直线

5.剪掉正方形多余的线

6.先将标注图层锁定且隐藏——面域所有图形——用大矩形减去里面的小矩形

7.沿300*600矩形的中点，镜像下面的小梯形

8.将视图转为前视——再转为西南等测视图

9.画长800，高30的矩形

10.移动800*30的矩形让其左上角，对齐600*300矩形的右上角

11.向左拉伸左侧的图形40长

12.向下拉伸800*30的矩形，沿600*300矩形的右上角到左上角

13.倒800*30*300的立方体的前后边，倒圆R10

14.倒600*300*40的立方体的左上边与右上边，倒圆R10

15.转前视图，沿800*30*300的立方体的中点镜像左侧部分

16.向下285的距离复制800*30*300的立方体，再向下275的距离复制

17.转西南等测视图——再转真实视觉样式

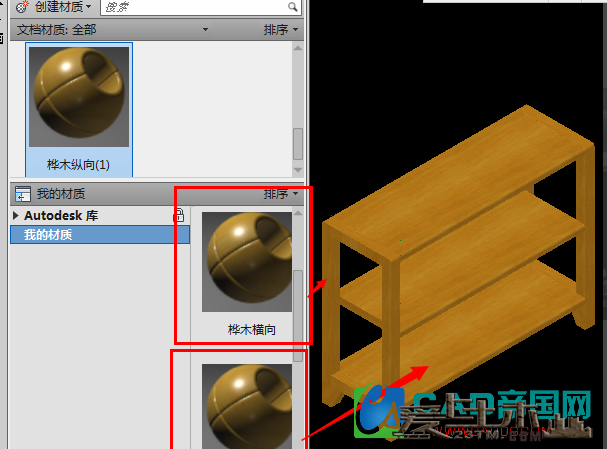

渲染图形，将横板渲染为桦木纵向，纵板渲染为桦木横向

————————————————————————————————————————————————————————————————————————————————————————
