cad怎么画水示意图,水管分有热水和冷水,在cad里用什么来表示呢，如下图有解说。

1、如下图所显示，把上一篇的内容在复制一篇，在图如下图，这里画一个正方形，在画一斜边，在填充青色。

2、如下图是红色为热水，蓝色为冷水。

3、单击“多段线”在输入“W"在”空格“。

4、如下图在输入”50"在空格、在空格。这里50的意思50毫米大。

5、在画出如下图，这里是冷水管的表示。

6、在画完冷水管。

7、在画一个小圆表示到这里了，这里就是开关。

8、在把热水也画上，改为红色。

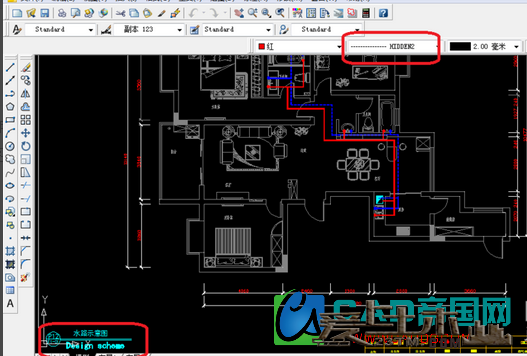

9、在把冷水管改为虚线。如下图就完成了水示意图了。

————————————————————————————————————————————————————————————————————————————————————————————
