不知道角度只知道边长如何画一个三角形

一、已知三条边长

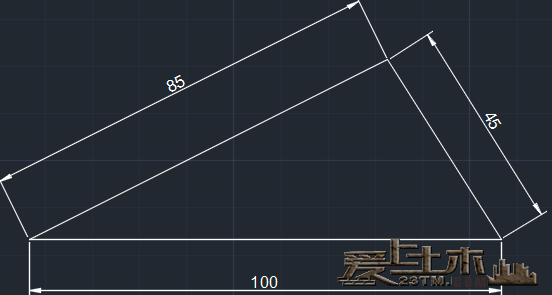

1.如图，下面有一个三角形，只知道它的三条边长分别为85、45和100，在不知道其角度分别是多少的情况下，如何来画出这个三角形呢？

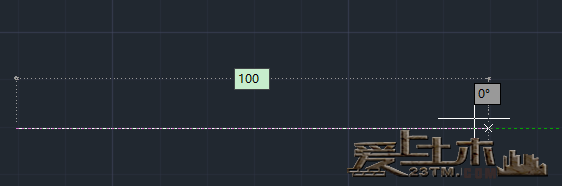

2.首先我们来画100这条边，使用直线工具，输入100，画出最下面的边。然后在对象捕捉里面设置好要捕捉的点，比如这里需要捕捉的是端点。

3.设置完成以后捕捉到线段的左端点，绘制一个半径为85的圆，然后捕捉到线段的右端点，绘制一个半径为45度的圆，两个圆相交的交点出发，分别连接线段的左右端点。

4.删除两个圆，用di命令测量一下每条边的边长，可以看出每条边的边长与我们设置的是一样的。

二、已知两条边长和一条高度

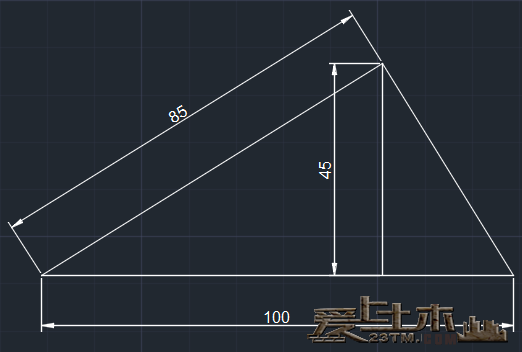

1.假设已知的两条边长分别为100和85，剩下的45为高度，那么如何使用CAD来画这个三角形呢？

2.首先先画一条100的直线段，然后利用对象捕捉捕捉到左侧端点，使用圆画一个半径为85的圆。

3.因为高度是已知的，那么我们可以利用CAD的偏移命令来画这个高度，点击偏移，输入偏移的距离45，然后选择刚刚画的100的直线段，鼠标在直线段的上方点击一下，可以看出偏移的这个直线段也是与圆相交的。

4.到偏移后的直线段与圆相交的那个点，从这个点出发连接直线段的左右两端，连接后的三角形就是我们要的三角形了。

————————————————————————————————————————————————————————————————————————————————————————
