Su画山体，有多种方法，主要分为曲面，台阶和网格三种山体

一、曲面山体

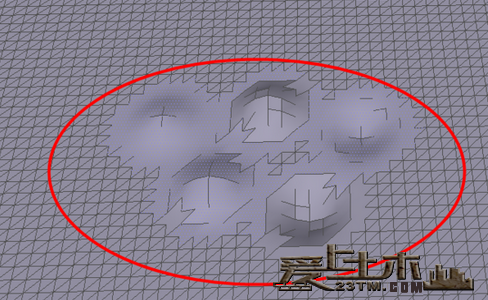

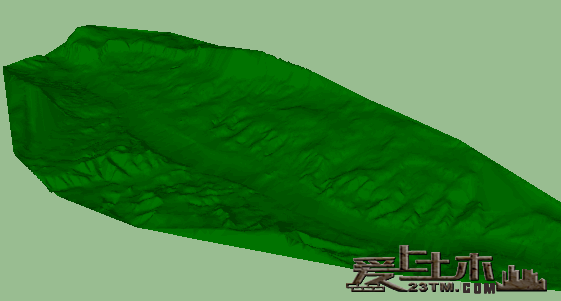

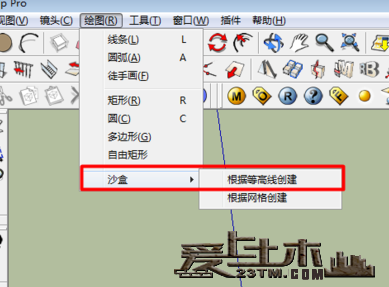

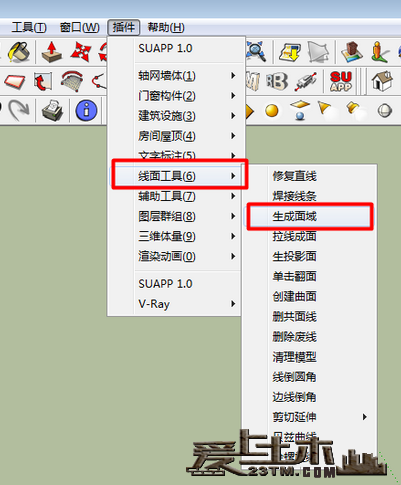

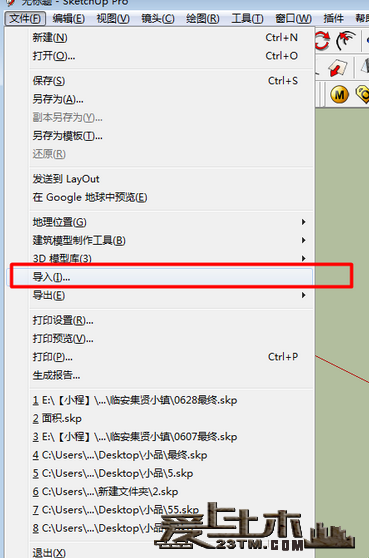

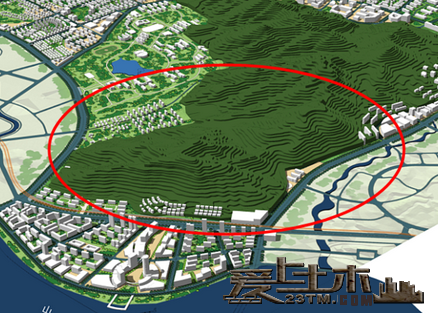

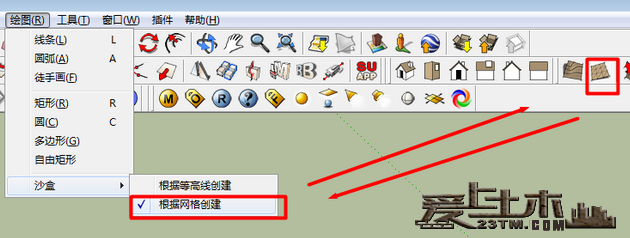

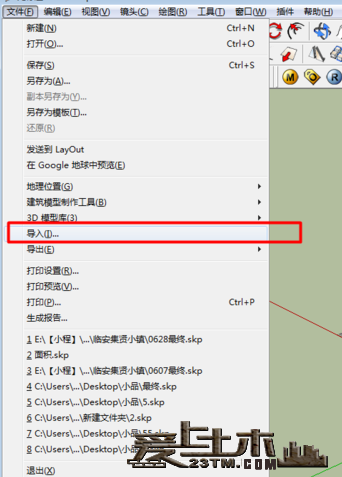

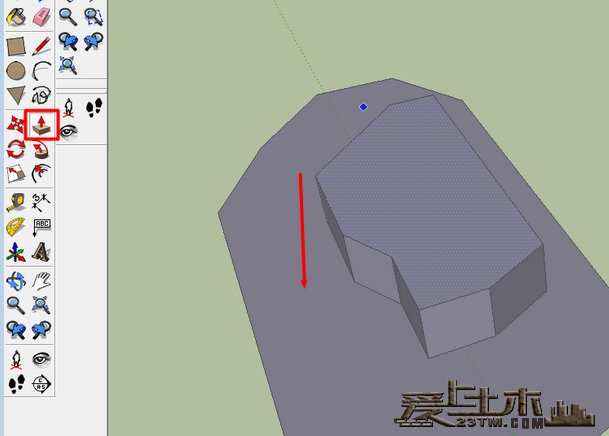

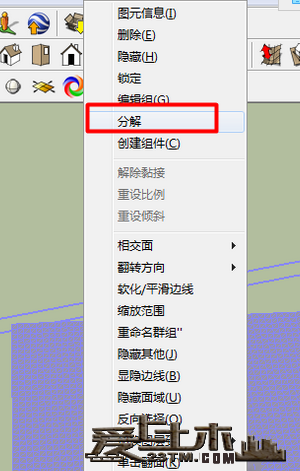

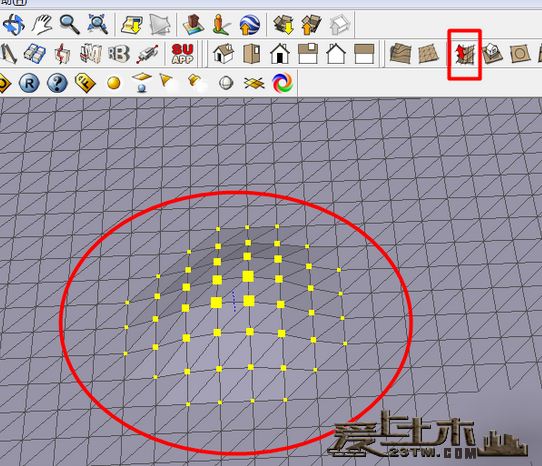

1.一般这种山体都是有CAD等高线的，先将CAD导入su     2.再使用绘图--沙盒--根据等高线创建     3.最终效果如下 如果是台阶山体或者网格山体，也想生成曲面山体，同样使用绘图--沙盒--根据等高线创建 但是注意台阶山体或者网格山体是分解的     二、台阶山体   1.一般这种山体必须有CAD等高线的，先将CAD导入su     2.再使用插件生成面域     3.然后使用推拉命令，注意最好从山顶向下推，这是经验之谈     4.效果如下     三、网格山体   1.一般此种方法，自己随手拉山体，但是如果想稍微切合实际，可以在平面图片上自建，根据图片上的山体形式，大致拉伸山体   2.使用绘图--沙盒--根据网格创建网格，间距自己设置，一般0.5,1,5设置，或者根据建筑层高3米来设置     3.炸开网格，或者双击网格进入内部     4.选择网格某处，使用沙盒--曲面拉伸工具，拉高或者降低     5.效果如下

————————————————————————————————————————————————————————————————————————————————————————
