为CAD专题地图加注比例尺的简单方法

    工具/原料

    AutoCAD

    搜狗地图

    第一步

    首先我们要在地图上找准两点并测量其距离(直线距离使用“对齐标注”命令)【命令不会使用者请自行百度下同】

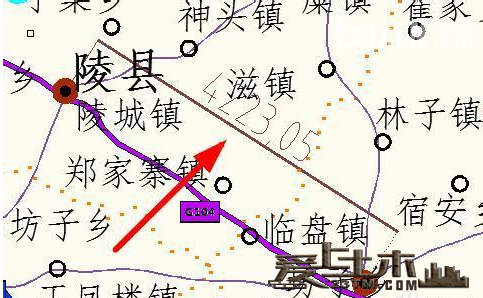

    比如在一个关于德州的专题地图上我们测量陵县政府驻地到临邑县政府驻地的距离记下这个数值:mm记作①(标记下同)

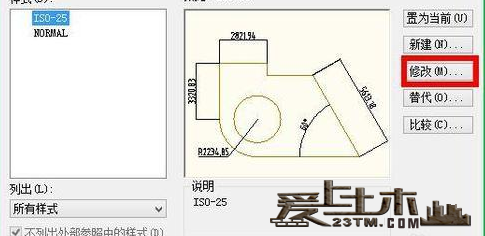

    Ps如果标注太小请调出“标注样式管理器”——“修改”——“文字”如下图

    第二步

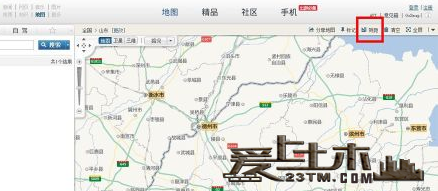

    打开一个网络地图建议使用搜狗地图简陋但适用如图找到“测距”命令

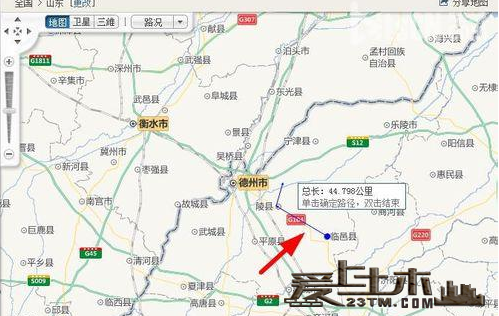

    在陵县点一下在临邑县点一下记下这个距离km②(不要看图片上的数值它包含多余的一段就是陵县后折出的一段)双击退出测距

    第三步

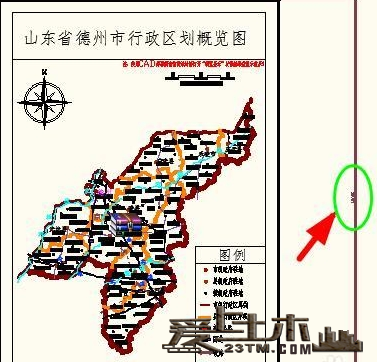

    测量外边框长度使用“线性”标注命令记下这个数值mm③

    第四步 计算比例尺

    图纸比实际A纸放大的倍数

    数据③为mm它在A打印纸上的实际大小应为mm故可计算放大倍数为/=倍

    CAD图上距离mm代表实际距离?mm

    陵县到临邑县距离km②即mm落到CAD图上为mm①

    则每mm代表/=mm

    接下来是最难理解的一步起码我认为这样

    绘制比例尺的目的是要在图纸上呈现出一个以cm为段的折线或段线

    在CAD上绘制个单位距离使它出图时为cm那么这个单位应该是cm(即cm*倍)即CAD上mm

    比例尺的最终结果是要表示图纸cm代表实地距离?km

    由第步知mm代表实地距离mm那么mm即为mm*mm≈*mm即km

    最后绘制比例尺呈现图纸时cm(CAD上mm)代表实地距离km的效果

——————————————————————————————————————————————————————————————————————————————
