AutoCAD的工具选项板中包含了各个行业的常用动态块以方便随时进行调用如果制图中经常用到工具选项板中没有的某些图形我们也可以新建一个选项板把常用的图形以块的形式保存在里面这样就可以随时进行调用了那么怎样创建属于自己的AutoCAD图库?下面就为大家介绍一下一起来看看吧!

    制作块

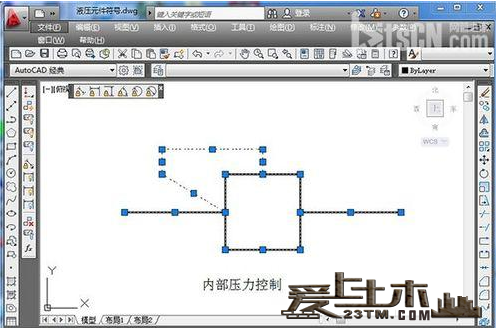

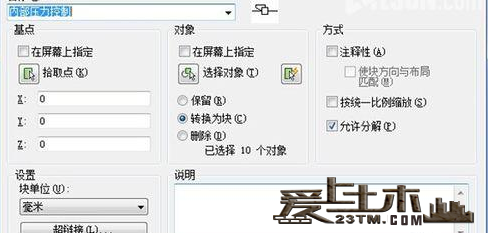

    选中要制作块输入命令“B”在“块定义”对话框中输入块的名称

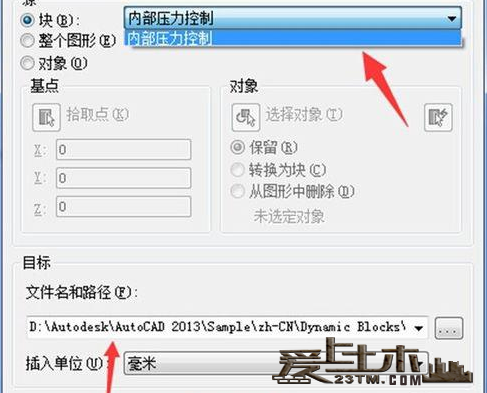

    输入命令“W”进行写块在弹出的“写块”对话框中选择上一步创建的块定义好保存路径后将它保存

    制作选项板

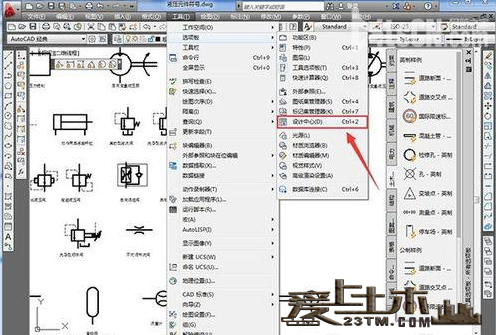

    依次点击“工具”“选项板”“设计中心”或者按快捷键Ctrl+以打开设计中心

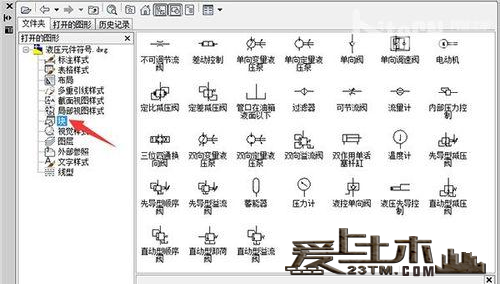

    在弹出的对话框中单击“块”在对话框右边可以看到之前制作的块

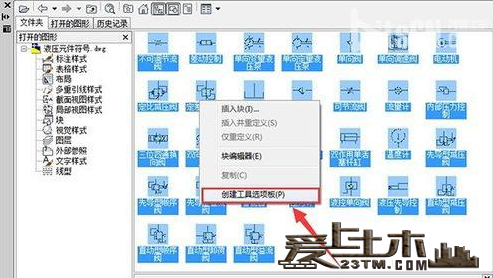

    选中需要保存到新选项板的块右键单击在弹出的对话框中选择“创建工具选项板”

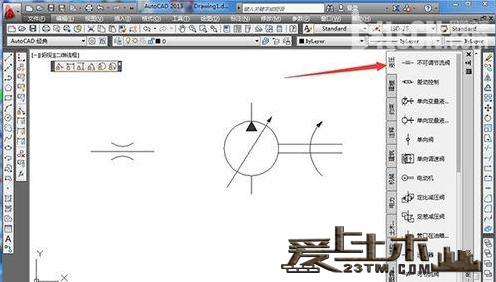

    输入新选项板的名字(液压)则自己的“图库”就建立完毕了以后可以直接调用其中的图形

——————————————————————————————————————————————————————————————————————————————
