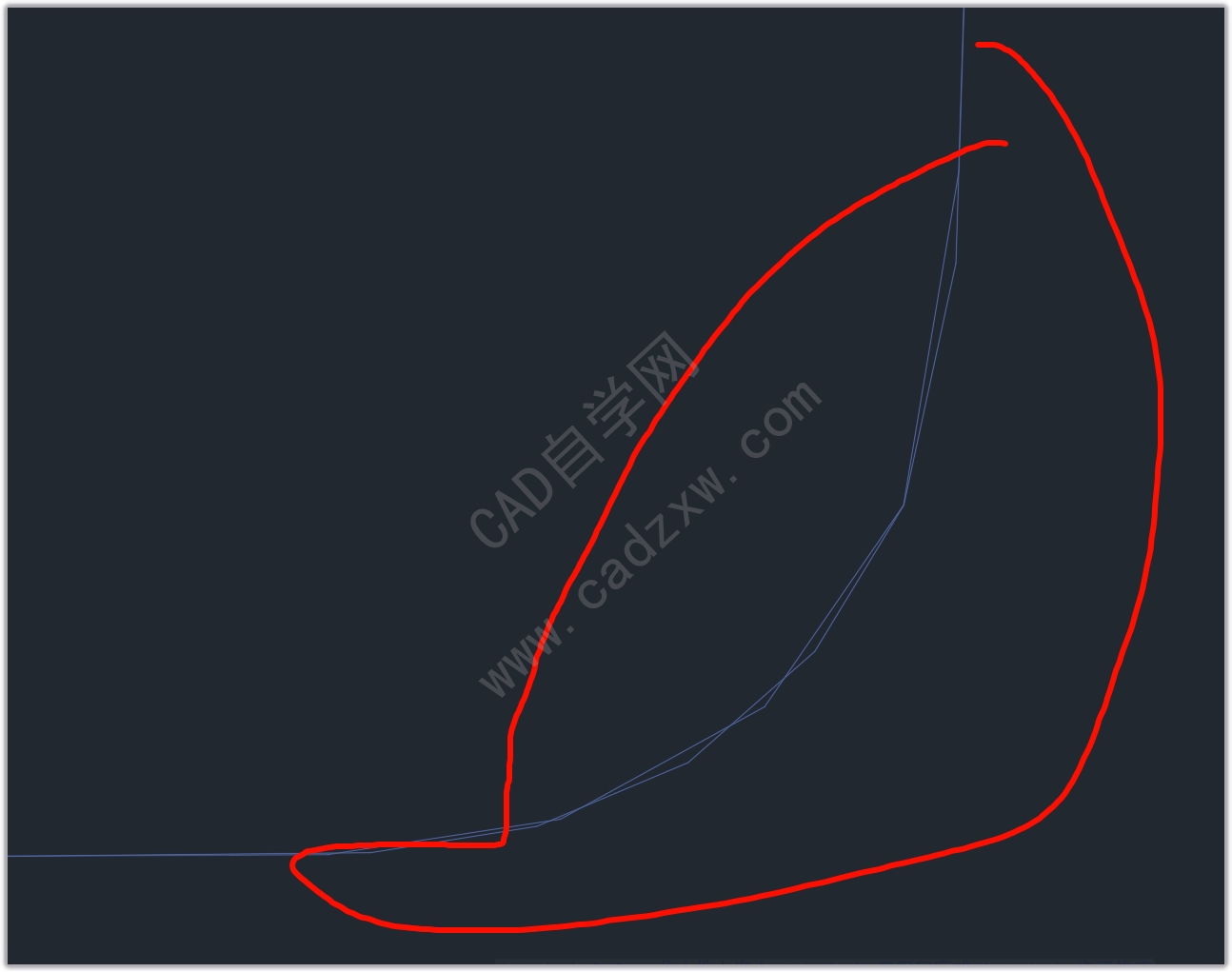

今天CAD下载网图书读者群里一位读者问，CAD下载网，图形放大后发现不是一个线条构成的，是由多个不重合杂乱的线条组成，有什么方法快速删除这些杂乱的线条吗？

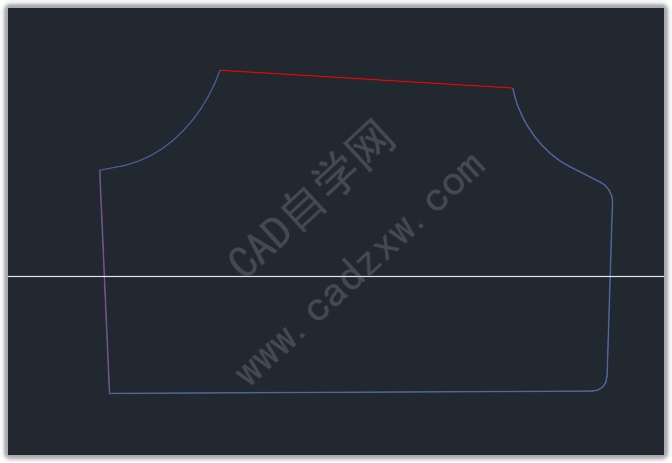

如图：

这里CAD下载网分享一个方法。

首先明确这种图形是无法通过BO提取边界的。

CAD下载网这里借助谜你工具的提取内轮廓来实现，插件链接：点击下载。

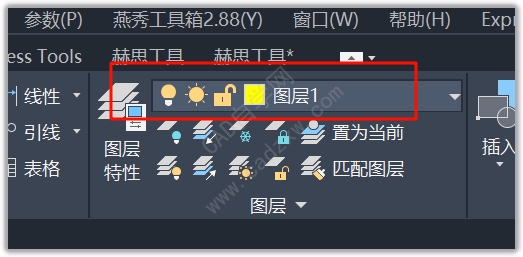

首选新建一个图层，设置一个颜色，区别于图形颜色。

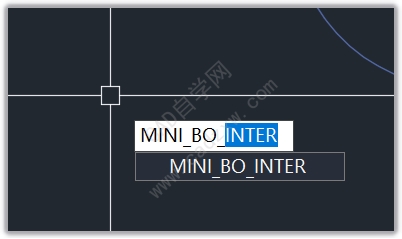

输入谜你工具的提取内轮廓命令mini_bo_inter，我这边直接输入全称了，快捷键大家自己定义。

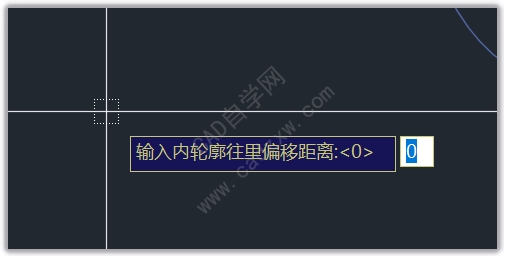

输入0按空格键确定，不需要偏移。

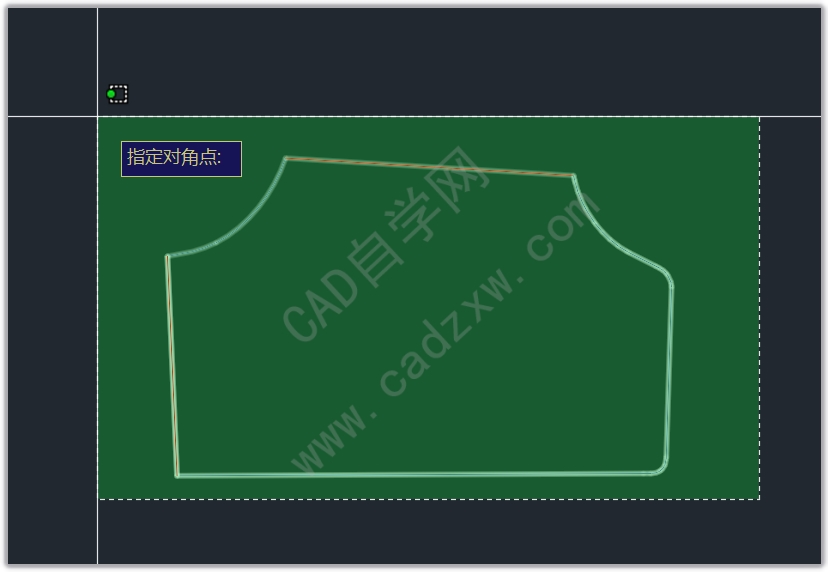

选择对象按空格键。

按空格键退出。

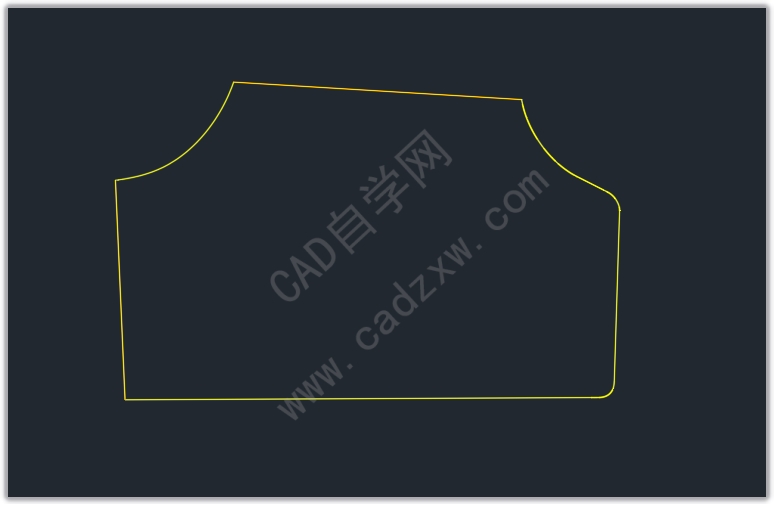

最终如图。

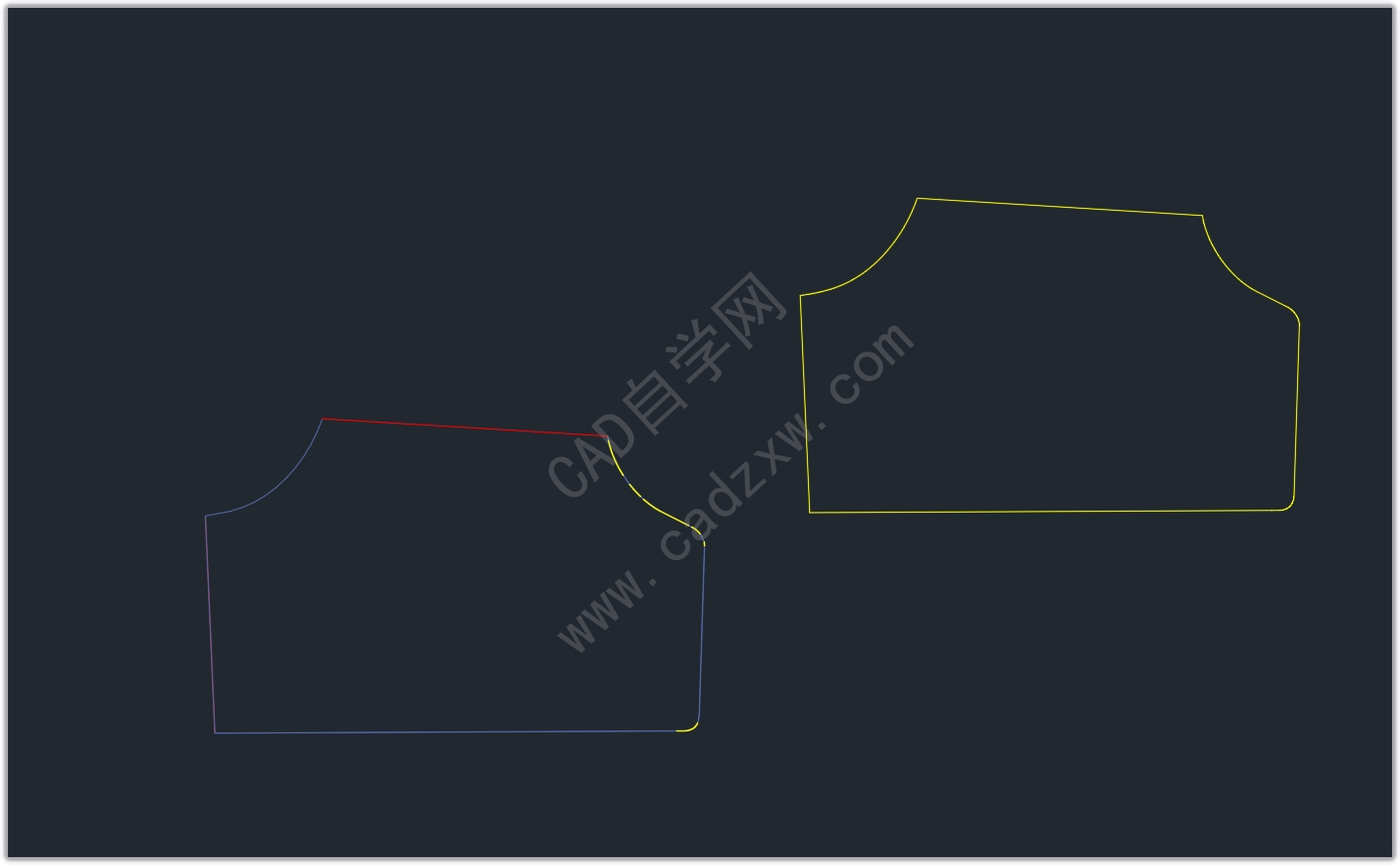

把最外层移动出来即可。

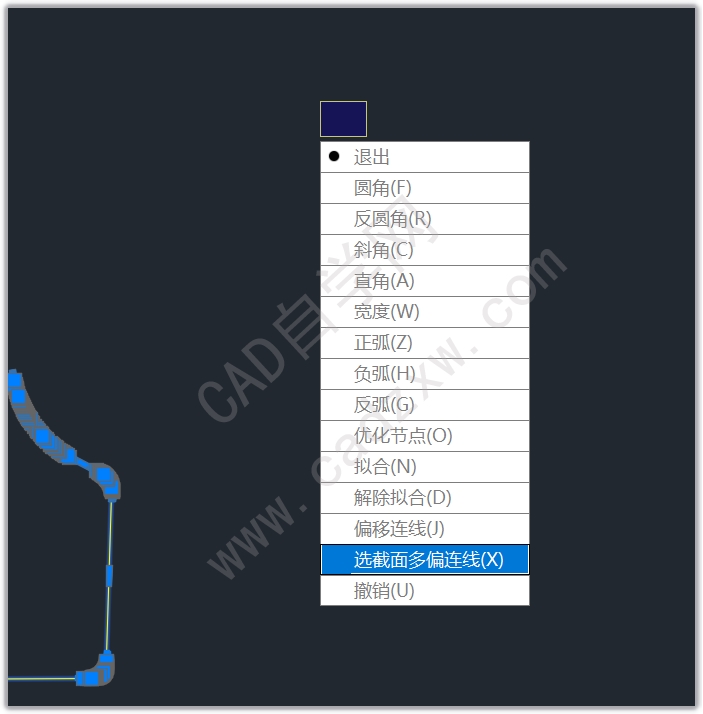

后续处理就简单的，比如多余的线条删掉。以及轮廓复位。
