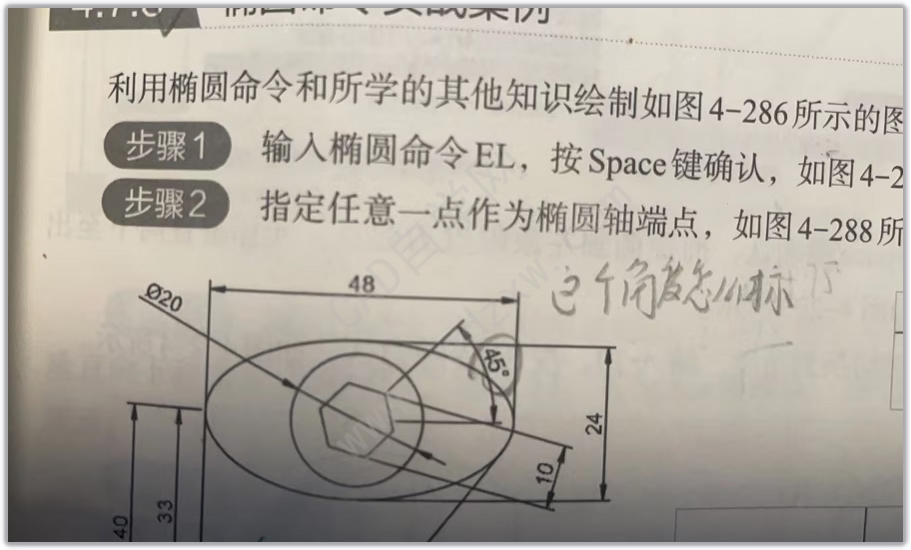

今天有位读者问我，CAD下载网这个不用辅助线怎么标注，这是CAD下载网CAD图书P103页的一个案例。

如图。

方法：

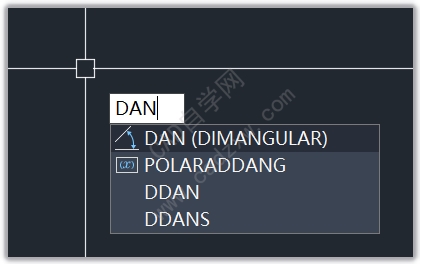

输入角度标注快捷键DAN按空格键确定。

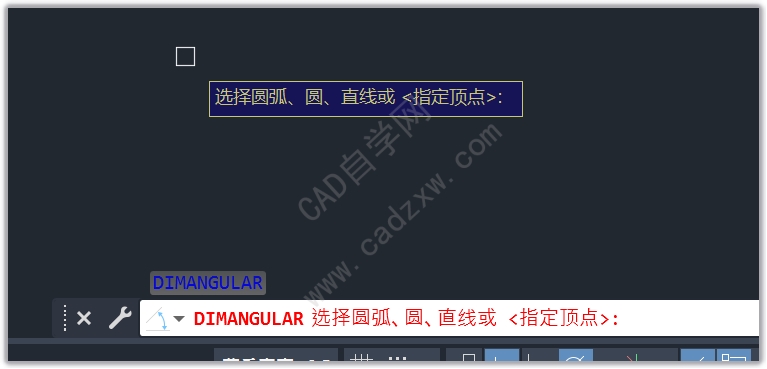

提示选择圆弧、圆、直线或指定定点，这时候再次按空格键。

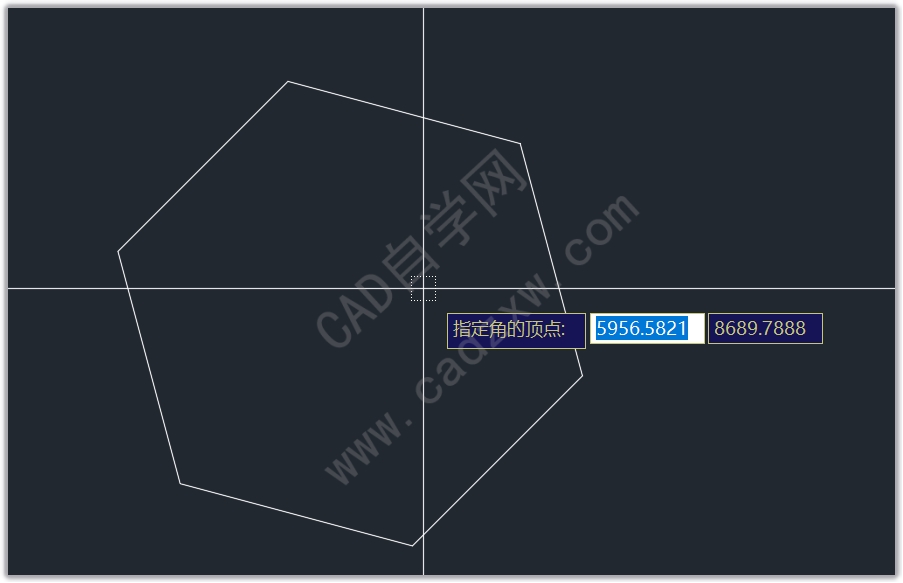

提示指定角的顶点。

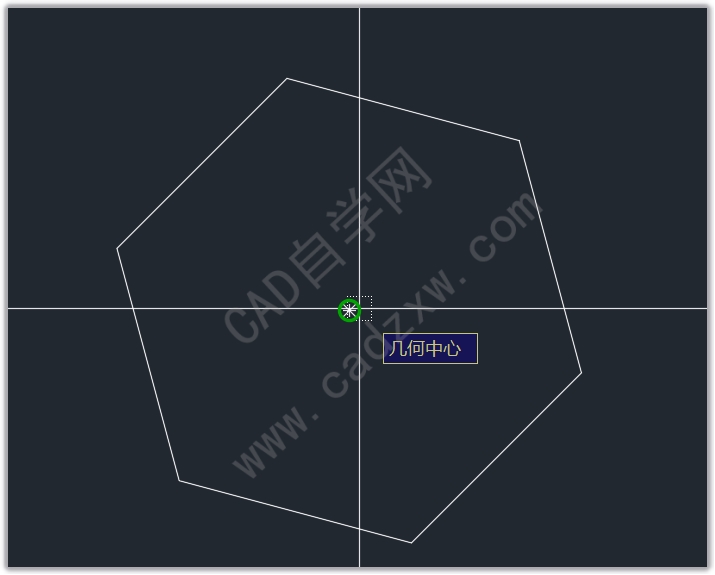

这时候点击多边形几何中心。

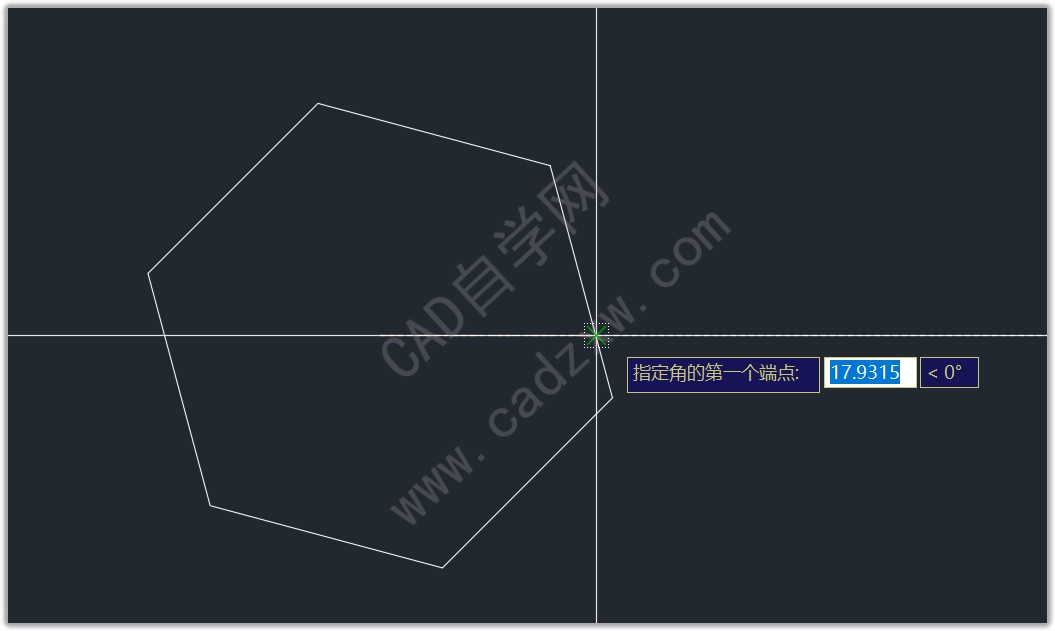

指定角的第一个端点，水平捕捉与多边形边交点即可。

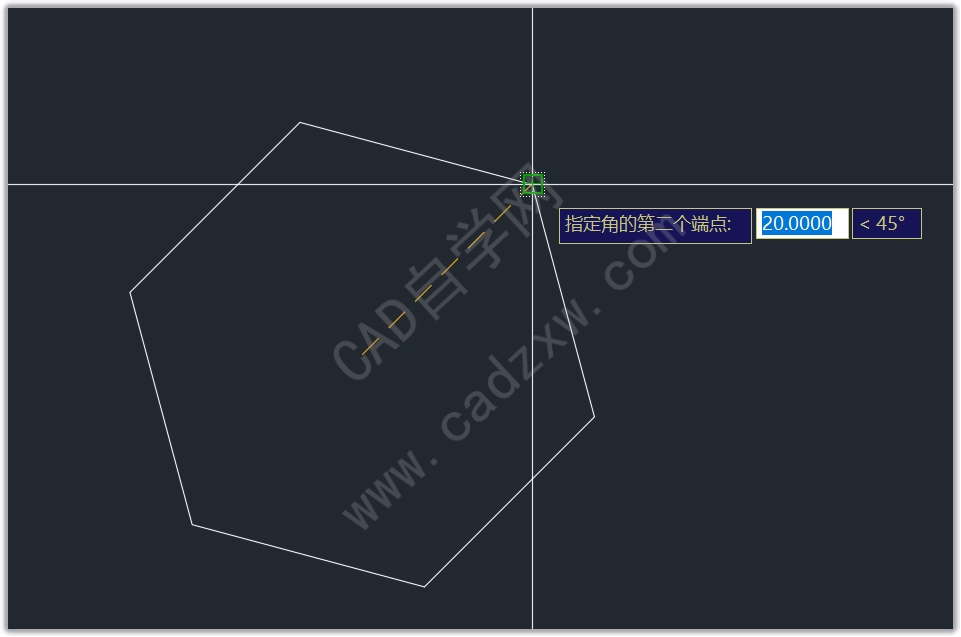

指定角的第二个端点，捕捉多边形的顶点即可。

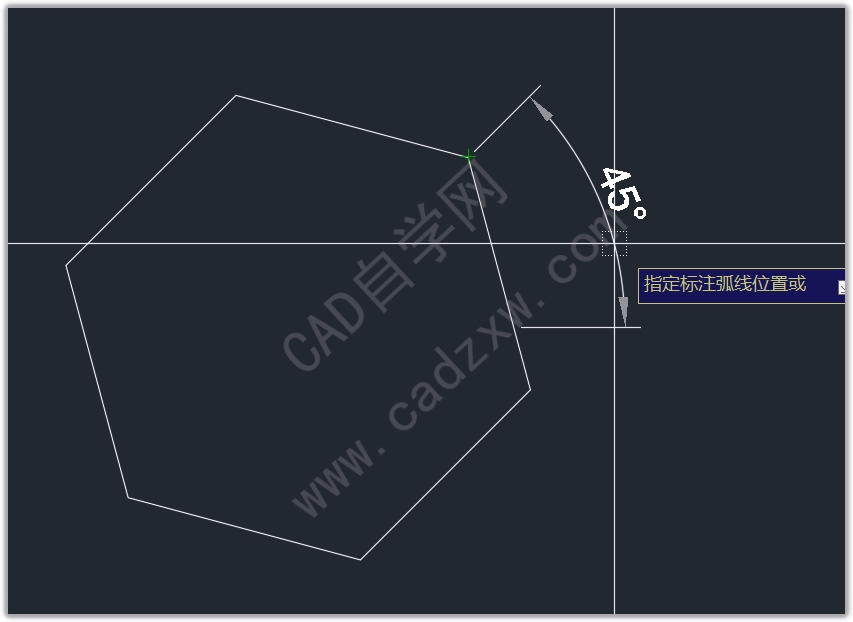

最终指定标注弧线的位置即可。
