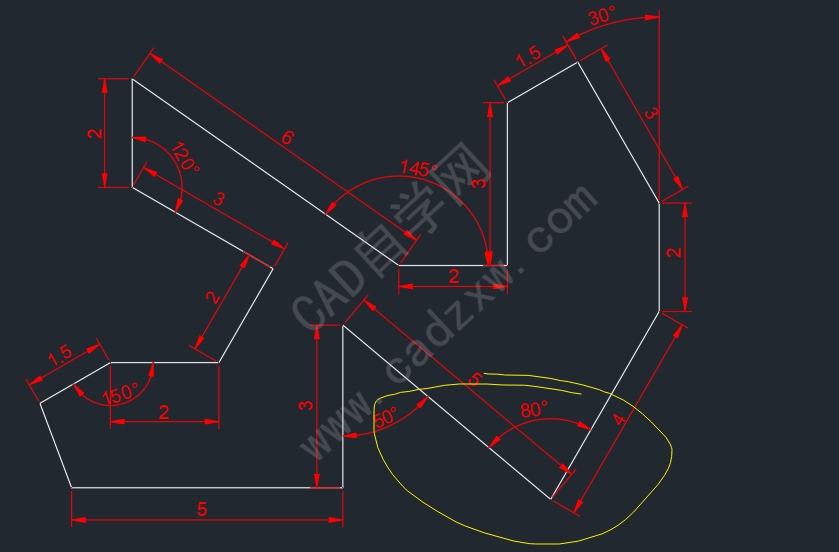

有时候我们在绘图的时候，图上给的角度并不是相对于水平或垂直标注的角度，如图这一个80的角度。

那我们需要怎么绘制呢？

可以利用极轴追踪中的相对角和附加角。

具体步骤如下：

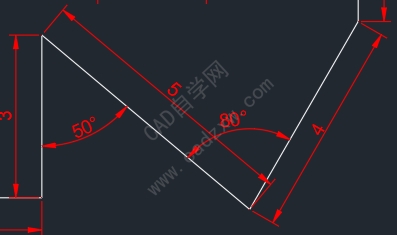

我们以这一段为例：

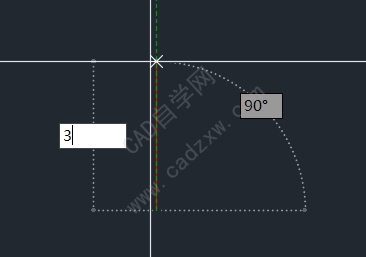

L命令绘制3的垂直线；

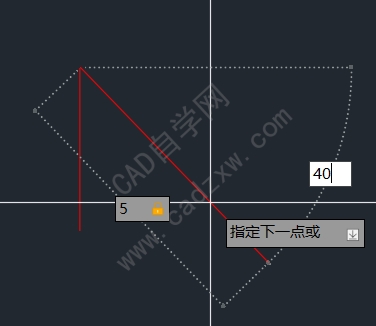

然后长度是5，角度是40；

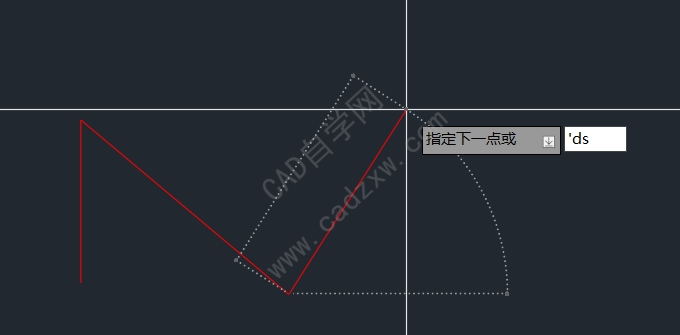

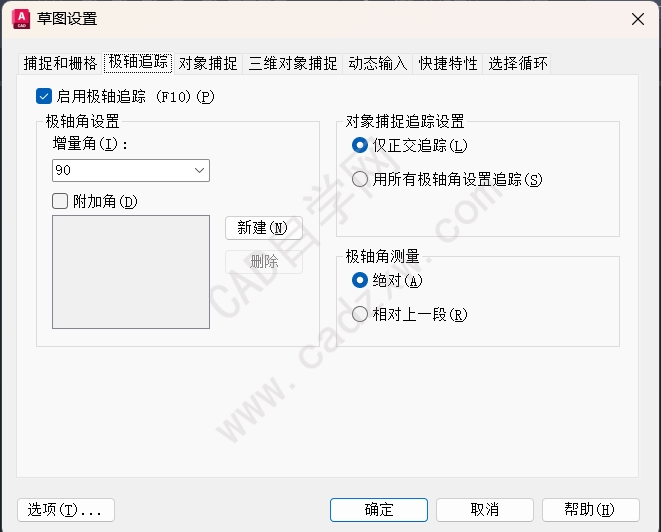

输入’ds打开草图设置；

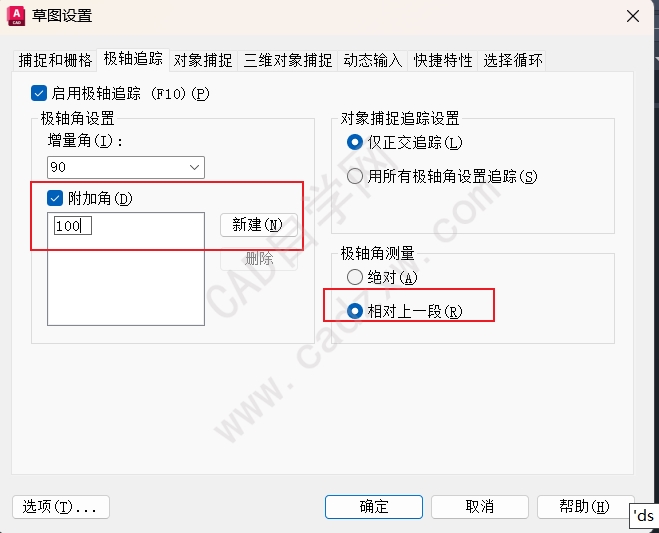

选择极轴追踪，勾上极轴角测量中的相对上一段，勾上附加角，新建100度的附加角，确定；

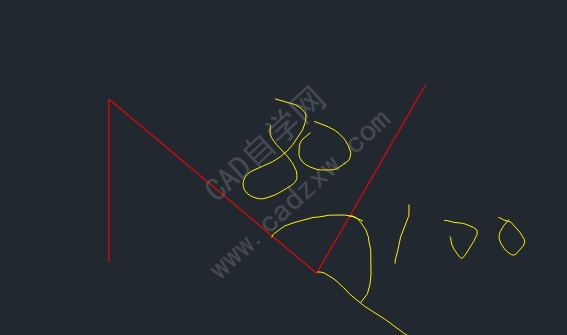

注：解释下为什么是100度，看图。

捕捉到80度角，输入长度即可绘制完成；

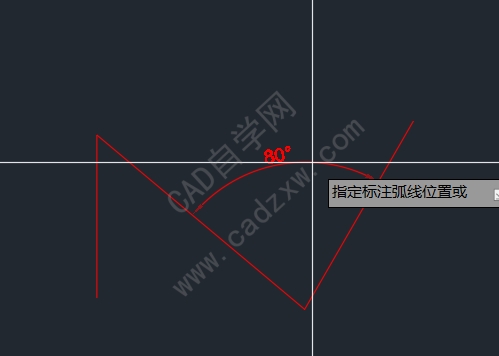

测量看下。
