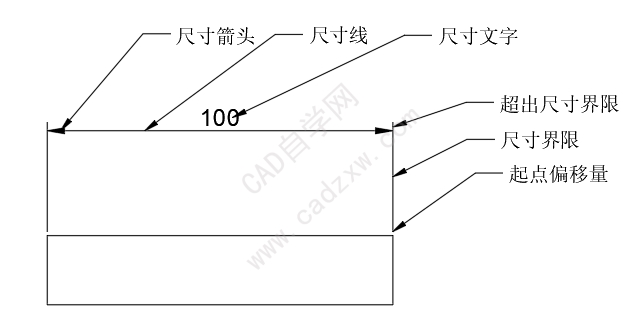

经常会有一些用户问我标注样式设置问题，下面一张图带大家了解下标注样式设置。

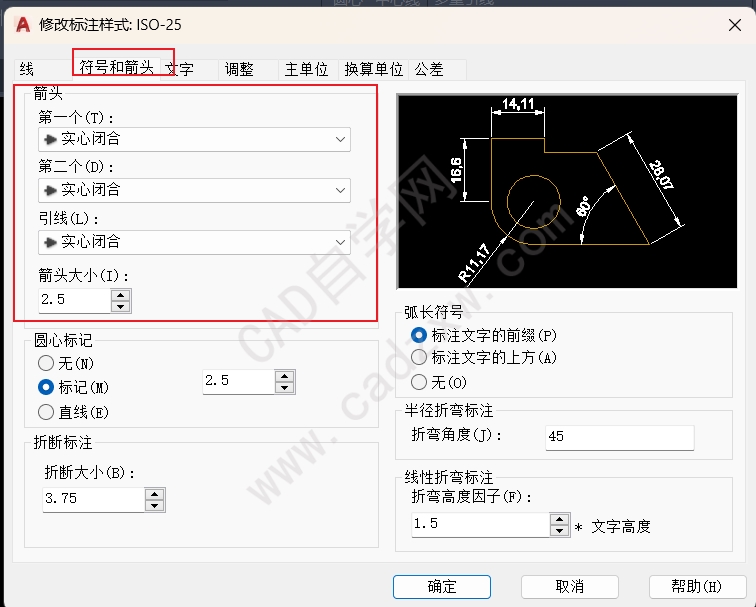

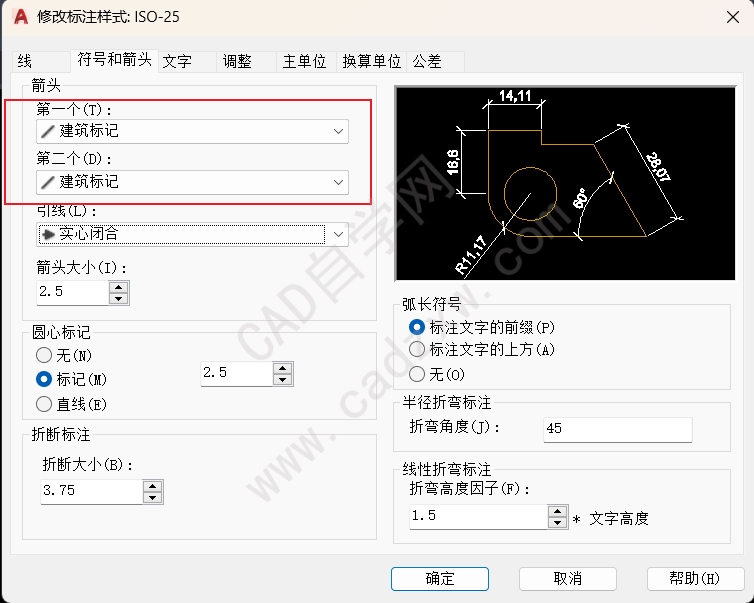

1、尺寸箭头

设置位置如上图，也就是一些箭头样式和大小的设定，比如改成建筑标记。

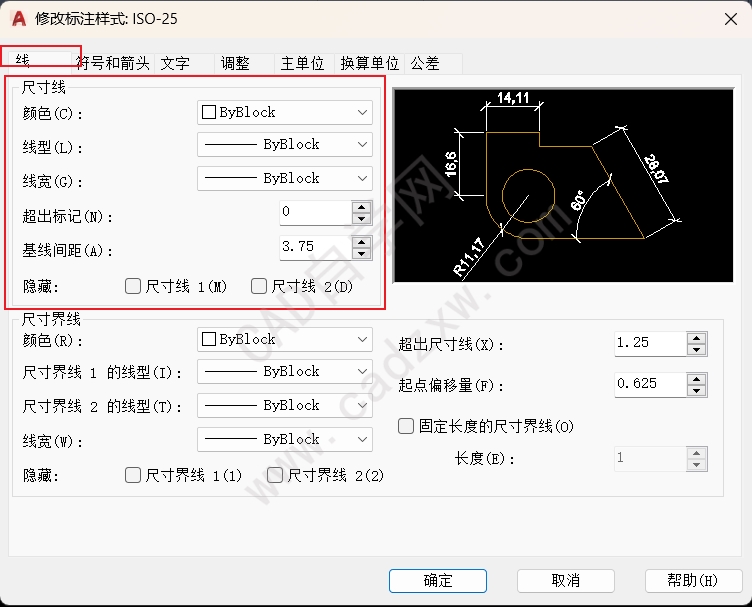

2、尺寸线

设置位置如上图，主要设置一些尺寸线的颜色、线型、线宽和是否显示。

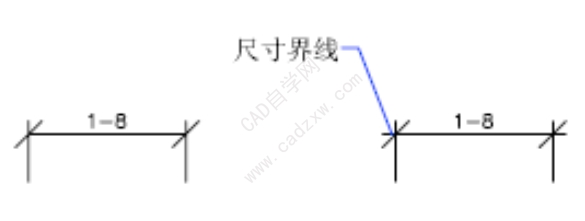

注1：超出标记：指定当箭头使用倾斜、建筑标记、积分和无标记时尺寸线超过尺寸界线的距离。

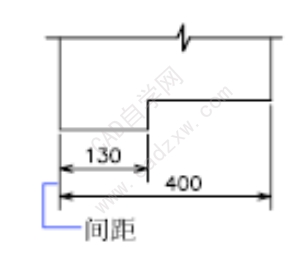

注2：基线间距：设定基线标注的尺寸线之间的距离。

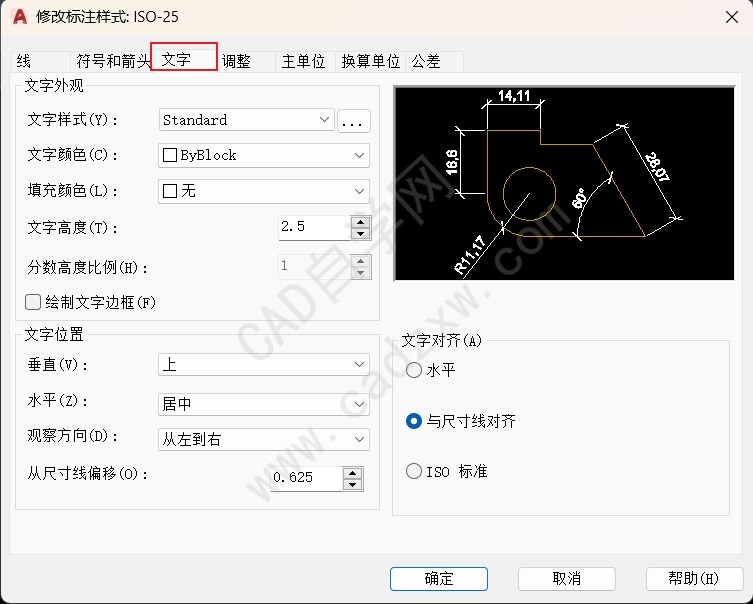

3、尺寸文字

设置见上图，主要设置文字外观、位置和对齐方式，具体大家测试下就知道啥回事，搞不懂的评论区留言。

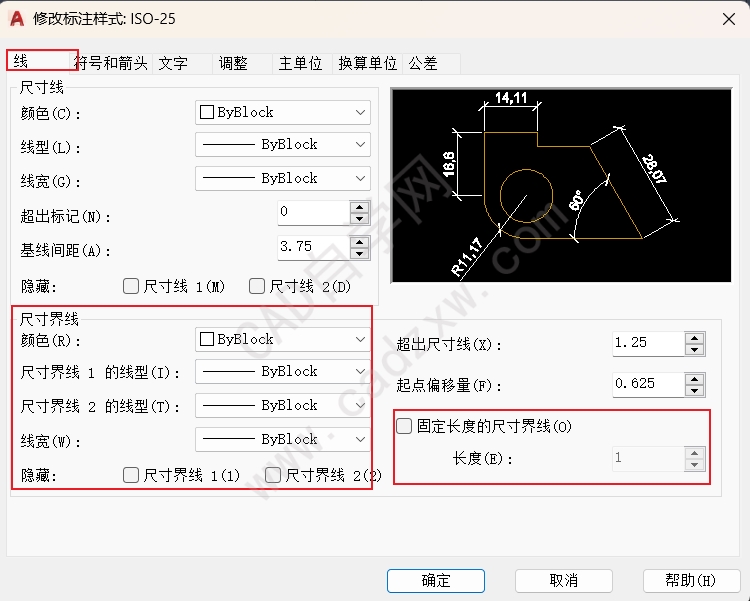

4、尺寸界限

设置见上图，主要设置尺寸界限颜色、线型、线宽和是否显示以及固定长度。

注：固定长度的尺寸界限。

设定尺寸界线的总长度

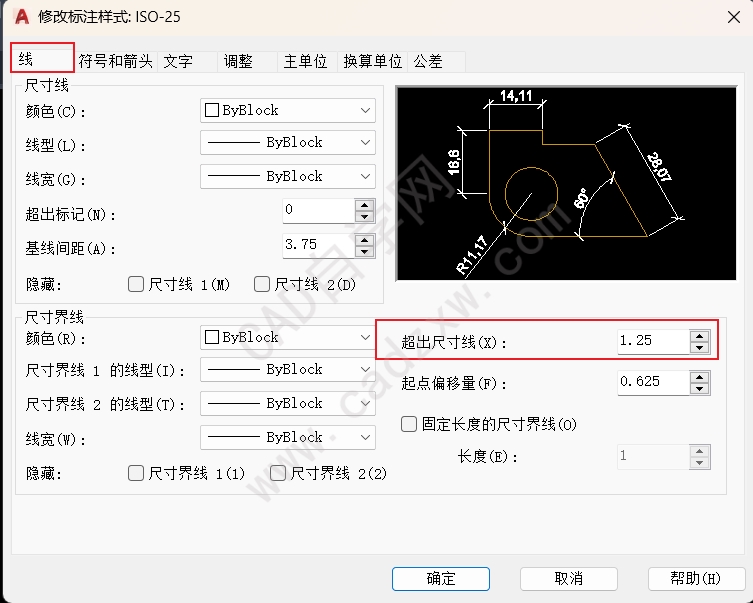

5、超出尺寸界限
