CAD软件怎样绘制机械齿轮组件?在我们使用CAD软件进行制图的过程之中，有些时候需要使用到机械齿轮组件，如果无法从外部导入的话，就需要自行绘制。本期，就和小编一起看看CAD制图时画机械齿轮组件的步骤吧!

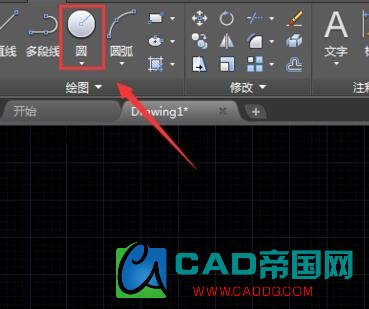

步骤一、打开CAD软件，进入CAD的操作界面，我们来开始绘制机械齿轮组件。首先在界面内找到圆形命令，选择圆形命令在绘图区里绘制一个圆形作为机械齿轮的中心。

步骤二、在选择直线命令，在圆形上绘制一个CAD机械齿轮的卡口形状，如图所示：

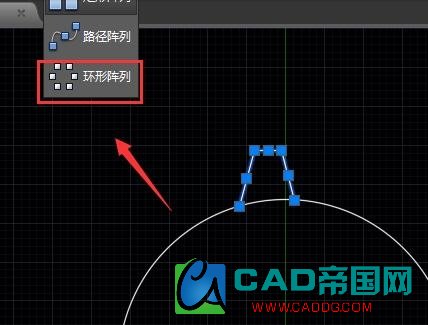

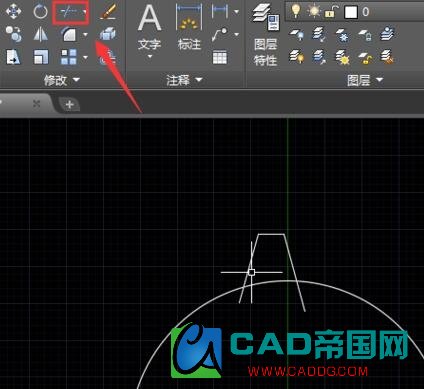

步骤三、在菜单区里选择修剪命令，使用修剪命令将CAD机械齿轮组件多余的线条修剪掉，再在菜单区里选择环形阵列选项。

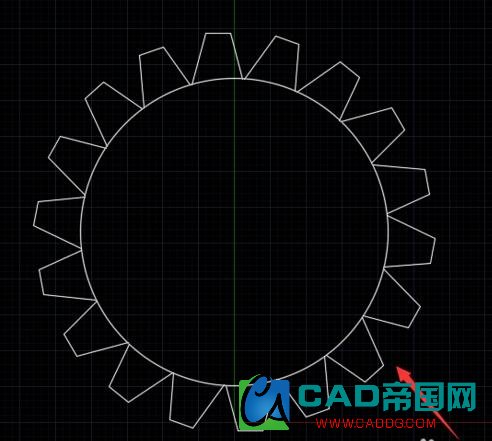

步骤四、选择CAD环形阵列选项，提示我们指定阵列的中心点。选择CAD机械齿轮组件的圆心为中心点，再在上面的设置里设置数目为18，完成后齿轮组件就绘制好啦!
